La carte
La carte
La carte
La course d'orientation pédestre se pratique sur des cartes spécifiques, les cartes au 1/25000° de l'IGN n'ayant pas, en général, le niveau de détail suffisant.
Lors des courses internationales c'est l'échelle 1/15000° qui est recommandée, mais la plupart des cartes utilisées pour les compétitions
régionales sont des cartes au 1/10000° (1cm pour 100m) qui offrent une bien meilleure lisibilité et de possibilités au traceur.
Des échelles plus petites sont également utilisées : 1/5000° pour l'initiation et 1/3000° pour le sprint.
Les différences principales sont :
L'échelle nettement plus grande que celle d'une carte de randonnée
Les détails nettement plus nombreux (rochers, arbres remarquables, fossés, souches,...)
Les couleurs qui pour les cartes de C.O. indiquent la pénétrabilité de la végétation (du blanc au vert foncé et à l'aide de hachures)
alors que sur les cartes IGN les zones boisées apparaissent toutes dans le même ton de vert
L'inversion de couleurs pour la forêt (verte sur une carte IGN, blanche sur une carte d'orientation) et les champs (blancs sur une carte IGN, jaunes sur une carte d'orientation)
Une équidistance plus faible pour les courbes de niveau (5m, voire 2,5m au lieu de 10m)
L'absence d'ombrage sur les cartes de C.O, ce qui rend la lecture du relief plus difficile qu'avec les cartes IGN
Afin de vous rendre compte des différences voici la même zone d'une carte IGN série TOP25 et d'une carte de course d'orientation.
Extrait carte IGN TOP25 3244ET Montagne Ste-Victoire (échelle 1/25000°) 1999
Extrait carte FFCO 13111 Meyrargues.(échelle 1/10000°) Relevés et dessins S. Rozoum 2004
Extrait carte IGN TOP25 3243OT Pertuis-Lourmarin (échelle 1/25000° et agrandie au 1/3000°) 2002

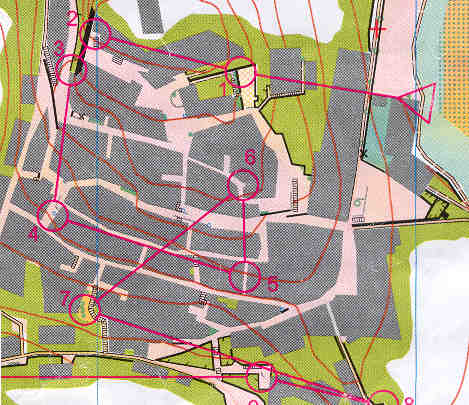

Extrait carte FFCO N°84 18 Ansouis- Sprint 2005 (échelle 1/3000°, équidistance 5m) Relevés et dessins F. Gibiat et B. Peluso (2005)
La légende
Les symboles utilisés sur les cartes d'orientation sont identiques dans tous les pays et sont définis dans l'ISOM (International Specification for Orienteering Maps).

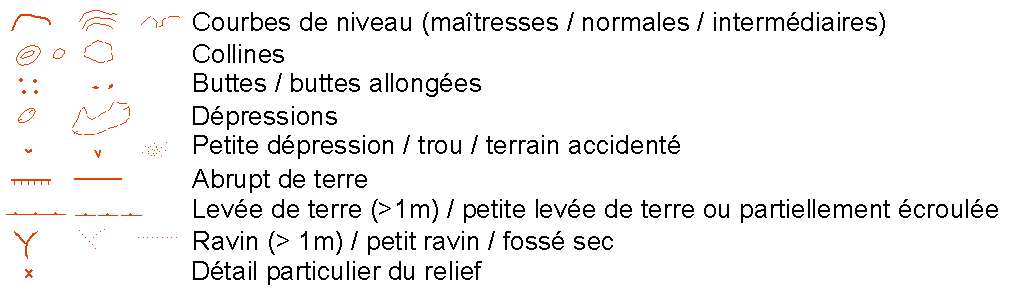

Les formes de terrain
Rochers et blocs rocheux

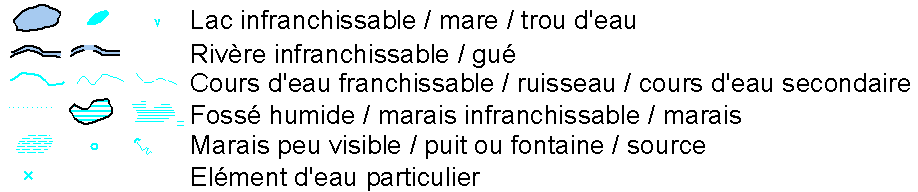

Eau et marais

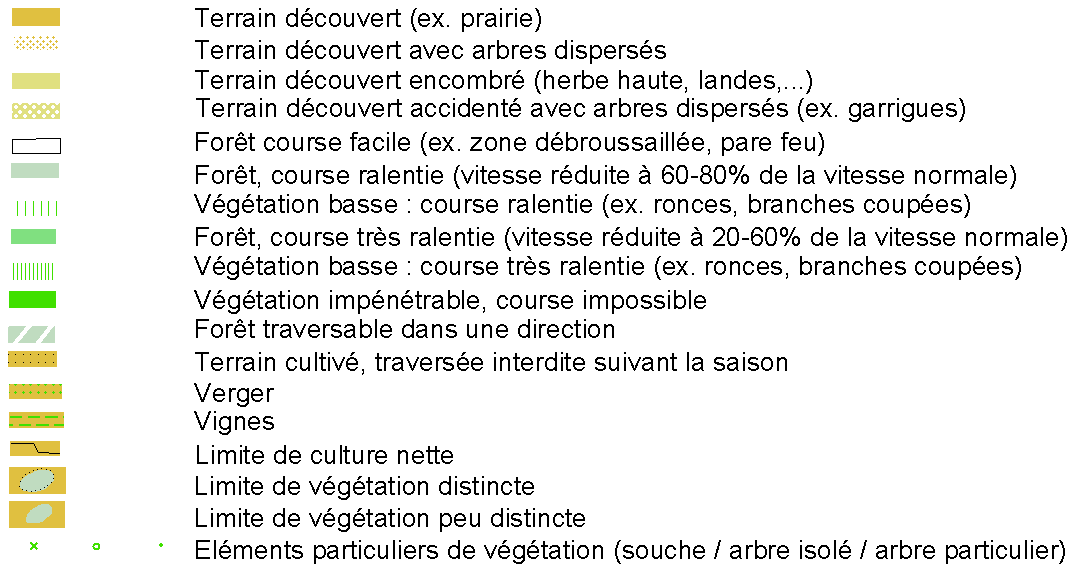

La végétation
Eléments de topographie dus à l'homme
Les symboles techniques

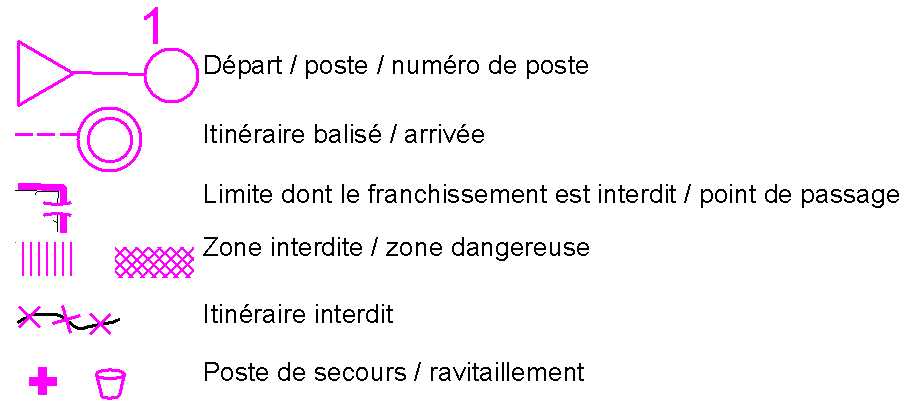

Les symboles en surimpression
